Ein virtueller Rundgang über die Kläranlage

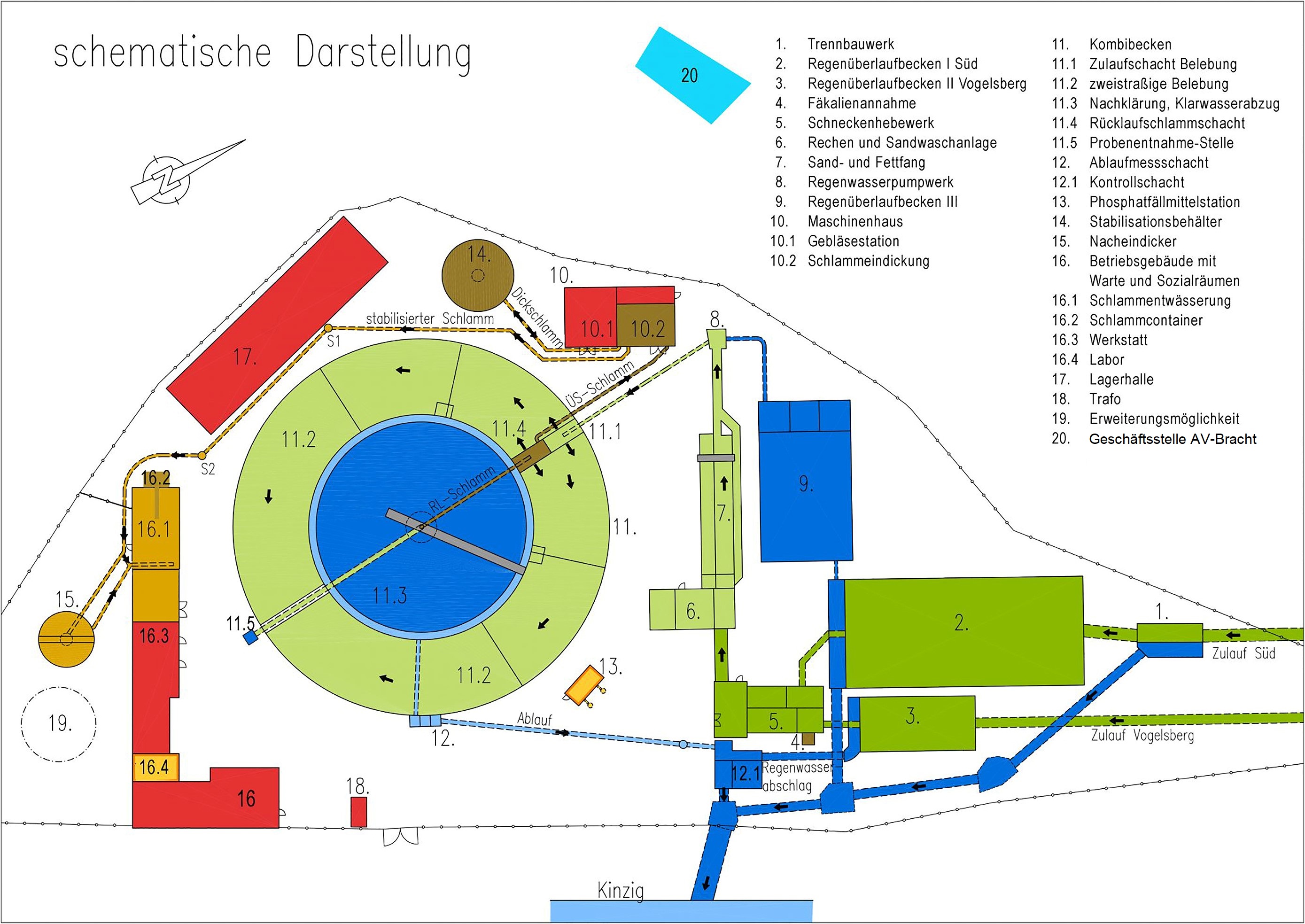

Rundgang über die Kläranlage
1. Trennbauwerk 2. Regenüberlaufbecken | Süd 3. Regenüberlaufbecken II Vogelsberg 4. Fäkalienannahme 5. Schneckenhebewerk 6. Rechen- und Sandwaschanlage 7. Sand- und Fettfang 8. Regenwasserpumpwerk 9. Regenüberlaufbecken III 10. Maschinenhaus 10.1 Gebläsestation 10.2 Schlammeindickung 11.5 Probenentnahme-Stelle 12. Ablaufmessschacht 12.1 Kontrollschacht 13. Phosphatfällmittelstation 14. Stabilisationsbehälter 15. Nacheindicker 16. Betriebsgebäude mit Warte und Sozialräumen 17. Lagerhalle 18. Trafo 19. Erweiterungsmöglichkeit 20. Rathaus Wächtersbach / AV Bracht 16.1 Schlammentwässerung 16.2 Schlammcontainer 16.3 Werkstatt 16.4 Labor 11.1 Zulaufschacht Belebung 11.2 zweistraßige Belebung 11.3 Nachklärung, Klarwasserabzug 11.4 Rücklaufschlammschacht

1. Trennbauwerk

Für Umbau und Wartungszustände kann der Abwasserstrom an dieser Stelle umgeleitet werden.

2. Regenüberlaufbecken | Süd

Im Regenwetterfall wird hier das Abwasser der Ortslagen Wächtersbach und Aufenau zwischengespeichert.
Volumen 2.600m³

3. Regenüberlaufbecken II Vogelsberg

Im Regenwetterfall wird der Gesamtzufluss aus dem Vogelsberg hier zwischengespeichert. (Volumen 2.400m³)

4. Fäkalienannahme

Hier erfolgt die Annahme des angelieferten Abwassers aus den Hausklärgruben.

5. Schneckenhebewerk

Das ankommende Abwasser aus den beiden Becken 1 und 2 wird hier auf das betriebliche Niveau des Klärwerks angehoben. Maximal werden 340l/s gefördert.

6. Rechen- und Sandwaschanlage

Alle groben und festen Bestandteile werden hier abgeschieden und vom Abwasser getrennt. Der Abgezogene Sand wird hier ebenfalls entwässert.

7. Sand- und Fettfang

Durch Beruhigung und Lufteinblasung werden dem Abwasser die Bestandteile entzogen die schwere und leichter als Wasser sind.

8. Regenwasserpumpwerk

Zum biologischen Teil der Kläranlage können aus bemessungstechnischen Gründen nur 320 l/s zugeleitet werden.
An dem Regenwasserpumpwerk kommen jedoch aufgrund der Zulaufmengen der vorgeschalteten Anlagen 340 l/s an.
Im Regenwetterfall kann deshalb mit 2 Tauchpumpen, die wechselseitig in Betrieb sind, eine Abwassermenge von 20 l/s in das Regenüberlaufbecken III abgeleitet werden.

9. Regenüberlaufbecken III

Steht auch als Abwasserspeicher für Umbau und Wartung zur Verfügung.

10. Maschinenhaus

Hier befinden sich wichtige Komponenten zur Steuerung und Belüftung der biologischen Abwasserreinigung.

10.1 Gebläsestation

In der Gebläsestation wird über Kompressoren die notwendige Druckluft für die Belüftung des Belebungsbeckens erzeugt.
Dieser Luftsauerstoff wird über Plattenbelüfter am Boden des Belebungsbeckens eingetragen

10.2 Schlammeindickung

Der abgezogene Schlamm aus der Nachklärung wird hier abgepumpt und zur weiteren Behandlung voreingedickt.

11.5 Probenentnahme-Stelle

Regelmäßige tägliche Kontrollen durch Probennahme sorgen für eine hohe Betriebssicherheit und die Dokumentation der Reinigungsleistung der Anlage

12. Ablaufmessschacht

Das Klarwasser aus der Nachklärung wird hier gefasst und aus der Anlage in Richtung Vorfluter befördert.

12.1 Kontrollschacht

Das Abschlagwasser aus den Regenüberlaufbecken und der Nachklärung kann hier noch einmal begutachtet werden bevor es die Anlage zum Vorfluter Kinzig verlässt.

13. Phosphatfällmittelstation

Zur Elimination von Phosphat wird auf der Anlage ein Fällmittel eingesetzt, dass hier bevorratet wird.

14. Stabilisationsbehälter

Dient einer weiteren Stabilisierung des abgezogenen Schlammes. Mittlerweile nur noch als Vorlagebehälter für die Schlammentwässerwässerung im Einsatz.

15. Nacheindicker

Wird meist als Schlammspeicher verwendet.

16. Betriebsgebäude mit Warte und Sozialräumen

In dem Gebäudeteil sind alle notwendigen Räumlichkeiten zu Steuerung und Wartung der Anlage untergebracht. Auch Schaltwarte und Labor sind hier zu finden.

17. Lagerhalle

Alle erforderlichen Geräte und das Material können hier eingelagert werden. Eine Zwischenlagerung von Rechen und Sandfanggut ist ebenfalls möglich.

18. Trafo

Über die Trafostation wird der erforderliche Strom zum Berteiben der Anlage eingespeist.

19. Erweiterungsmöglichkeit

Für eine technische Erweiterung der Anlage stehen hier weitere Flächen zur Verfügung.

20. Rathaus Wächtersbach / AV Bracht

Die Verwaltung und Geschäftsführung des Verbandes ist im Rathaus der Stadt Wächtersbach untergebracht.

16.1 Schlammentwässerung

Der abgezogene Überschussschlamm wird hier durch die Zugabe eines Flockmittels in einer Dekanterzentrifuge entwässert.

16.2 Schlammcontainer

Der entwässerte Schlamm wird in Containern gesammelt und zur Abfuhr durch das Entsorgungsunternehmen bereitgestellt.

16.3 Werkstatt

Erforderliche Reparaturarbeiten können hier schnell und effektiv vom Betreispersonal selbst durchgeführt werden.

16.4 Labor

Zur Eigenkontrolle und zur Dokumentation werden im Labor Proben des Abwassers genommen und ausgewertet.

11.1 Zulaufschacht Belebung

Im Zulaufschacht wird das Wasser vom Sand-und Fettfang kommend der Belebung zugeführt.

11.2 zweistraßige Belebung

Die Abwasserreinigung verläuft hier zweistraßig. So ist im Wartungs-oder Reparaturfall sichergestellt, dass die Anlage weiterarbeiten kann.
Das Abwasser wird durch belüftete (Nitrifikation) und unbelüftete (Denitrifikation) Kaskaden geleitet. Dadurch wird ein Abbau der Biomasse und Schadparameter herbeigeführt.

11.3 Nachklärung, Klarwasserabzug

Das Überschusswasser aus der Belebung wird nun der Nachklärung zugeleitet. Das Wasser kann sich beruhigen,
sodass die schwere Belebtschlammflocke zu Boden sinkt und das saubere Klarwasser an der Außenwand abgeschieden werden kann.

11.4 Rücklaufschlammschacht

Der Überschlussschlamm wird hier aus dem System abgezogen und dem Voreindicker zugeleitet.
